一字型電動采光排煙天窗的窗扇與安裝面平行或呈6°夾角，窗體高度一般為135mm。從俯視角度觀看，天窗為大寫一字形，由電動推桿、窗扇、窗體等主要結構組成，開啟角度可達90°，排煙效果好。

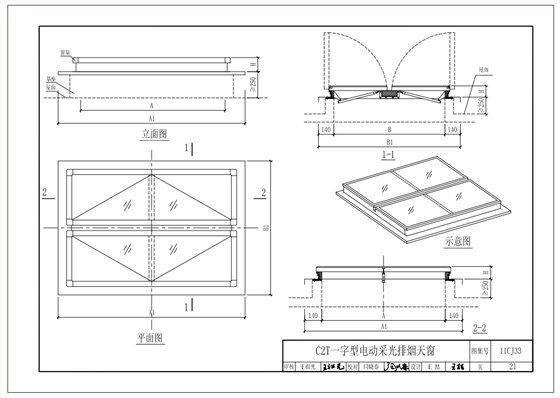

其示意圖、立面圖、平面圖、剖面圖可參考國標圖集11CJ33《通風采光天窗》、09J621-2《電動采光排煙天窗》、21J621-1《天窗》、22CJ87-3《采光、通風、排煙天窗（三）》等圖集，以上圖集均可在本網站首頁下載。
國標圖集11CJ33主編單位結構防水技術（實用新型專利：ZL 2019 2 0682075.0）028-82630900
