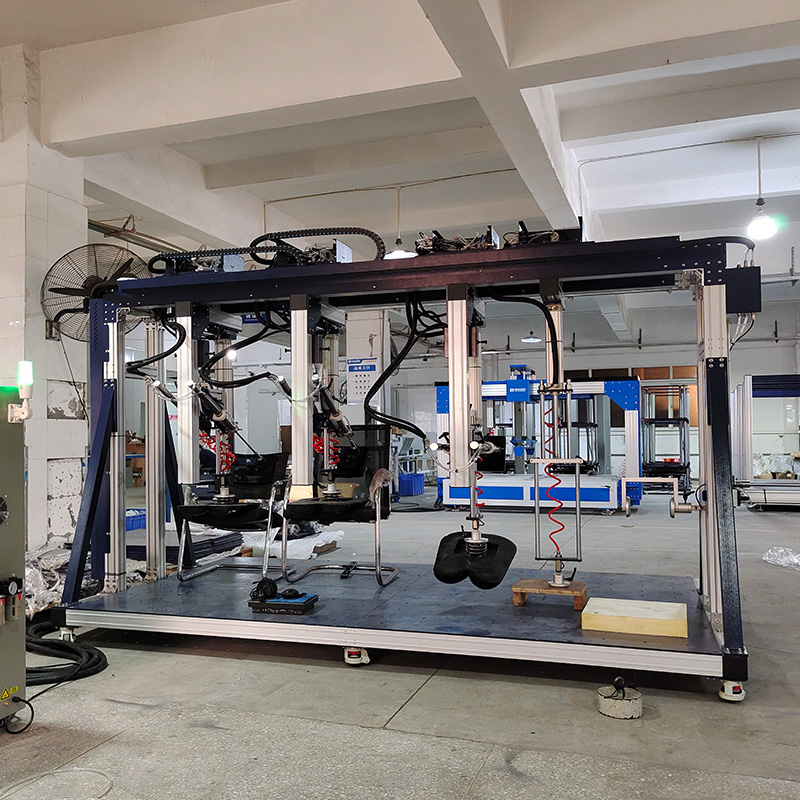

HD-F761 三座位沙發疲勞試驗儀
作者： 發布日期：2025-08-04
一、產品功能本產品可對單、雙、三工位沙發的座、背進行耐久性及使用壽命的測試。試驗時將一定形狀、質量的施壓模塊，以規定的施壓形式、頻率，分別對座、背表面重復施壓，通過這一方法模擬日常生活中人對沙發座位和靠背的壓力從而測試沙發長期重復性載荷的承受能力。
二、主要技術參數
| 指標 | 參數 | |||
| 容 量 | 2kN傳感器*4 | |||
| 測試力值 | 約50N～900N（椅背） | |||
| 約100N～1700N（椅座） | ||||
| 靜載測試力值 | GB | 410～700N（椅背） | EN | 450N（椅背） |
|
1200～1600N（椅座） （不做第5等級測試） |
1300N（椅座） | |||
| 耐久測試力值 | GB | 330N（椅背） | EN | 300N（椅背） |
| 950N（椅座） | 1000N（椅座） | |||
| 控制方式 | PLC控制 | |||
| 顯示方式 | 觸摸屏顯示 | |||
| 樣品尺寸 | 最大約2500mm×1200mm×1200mm（L*W*H） | |||
| 樣品座面高度 | 280~500mm | |||
| 測試速度 | 1～20次/min(視客戶的要求保壓時間而隨之減小） | |||
| 測試次數 | 1～999999次（任意設定） | |||
| 外形尺寸 | 約3000mm×1810mm×1830mm（L*W*H） | |||
| 重 量 | 750kg | |||
| 電 源 | 1∮ AC 220V | |||
| 氣 源 | ≥0.6MPa | |||
| 整機功率 | 約200W | |||
| 主要測試項目 |
多工位沙發椅背聯合測試； 座面前沿靜載測試 |
|||
三、操作原理
座面座背疲勞測試：
試驗應在下列地點進行:
（1）單座物品上的座位;
（2）同時在兩個座位的項目的兩個位置上;
（3）對于一個有三個或三個以上座位的項目，在最不利組合的情況下，同時在相鄰的兩個座位上進行。
座面前沿靜載測試:使用加載墊在沙發中心線從結構的前沿向內100毫米處施加指定的力，對于多座沙發，應同時進行座椅前沿靜載荷試驗，對于未進行測試的座位，應在加載位置放置指定的砝碼負載。
四、試驗標準
BS EN1335-3-2009（測試點7.2.2椅背聯合、7.3.1椅背聯合耐久）；
BS EN 12520-2015 （同EN1728）；
宜家0028 （測試時，靠背與水平夾角小于70°，同EN1728）；
EN1728-2012（測試點6.4椅背椅座靜載、6.17椅背聯合耐久、7.3椅背聯合靜載、7.9椅背聯合耐久）；
QB/T2280-2016（測試點6.6.8座面椅背耐久、6.6.9椅背靜載）；
GB 10357.3-2013（測試點4.3.1椅座椅背靜載、4.3.2椅座椅背靜載、4.7座面耐久性、4.8椅背耐久）等
五、產品特點
（一）硬件特點
1.施力裝置采用滾輪導向移動，儀器運行平穩；
2.氣缸搭配降噪裝置，使測試數據在保證精準的基礎上減小儀器操作時的聲響；
3.氣缸設有行程限位，固定氣缸上升與下降的行程；
4.本產品底座采用優質碳鋼板與高強度鋁合金型材相結合，無需打孔固定于地面，充分保證儀器運作時的穩定性；
5.設備短路保護，避免過大的短路電流使電器設備過熱或受電動力作用而遭到損壞。
（二）軟件特點
1.控制方式采用PLC可編程序控制器，有效避免線路板、伺服驅動器等對測試數據的干擾，語言可選英語、中文，操作直觀方便，可完成試驗參數設定、工作狀態控制、數據采集及結果顯示；
2.儀器斷電保護，斷電時瞬間保存當前測試數據，下次通電使用時，可查看上次測試數據，或繼續測試；
3.實驗次數可在1～999999次任意設定，達到設定次數后自動停機，試驗完成后或樣品損壞等其他情況自動智能報警。
