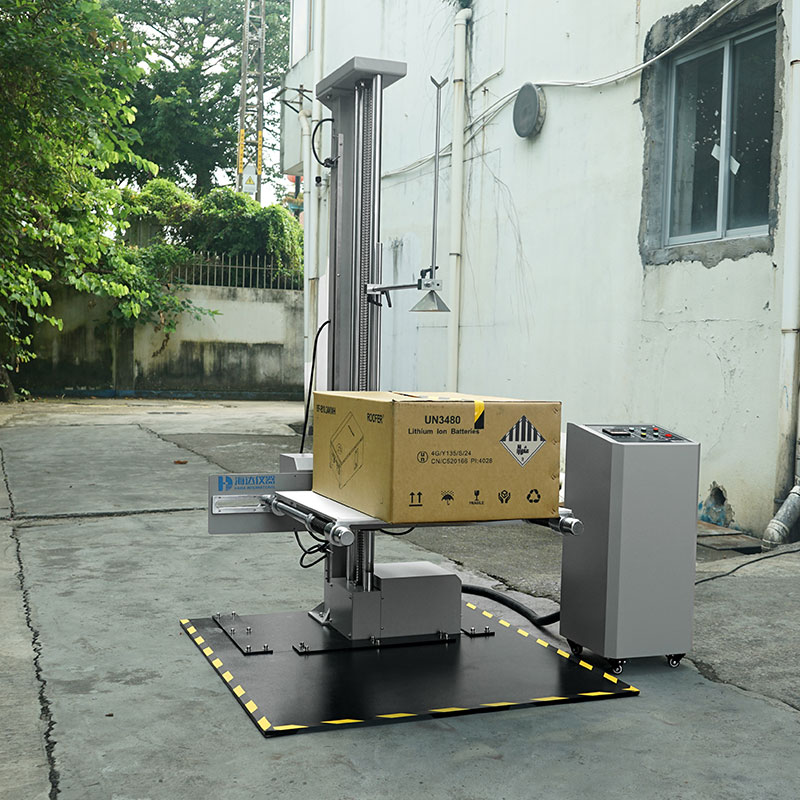

HD-A520-1 雙翼跌落試驗儀
作者： 發布日期：2025-08-07
一、產品功能HD-A520-1 包裝箱雙翼跌落試驗儀適用于測試產品包裝受到墜落時受損的情況，及評估運輸搬運過程時耐沖擊的強度。
二、主要技術參數
| 指標 | 參數 |
| 電 機 | 300W電機 |
| 控制方式 | 繼電器控制 |
| 顯示方式 | 數顯高度表顯示 |
| 試驗方式 | 平面、棱邊、棱角 |
| 跌落方式 | 自由落地跌落 |
| 跌落高度 | 400-1500mm |
| 升降速度 | 約500mm/min |
| 高度誤差 | ＜5mm |
| 跌落平面誤差 | ＜2° |
| 試件最大重量 | 65kg |
| 最大樣品尺寸 | 800mm×800mm×800mm（L*W*H） |
| 跌落空間 | 800mm×1000mm（L*W） |
| 托臂尺寸 | 700mm×350mm(L*W) |
| 沖擊面板尺寸 | 1400mm×1200mm（L*W） |
| 外型尺寸 | 約1400mm×1200mm×1760mm（L*W*H） |
| 重 量 | 約430kg |
| 電 源 | 1∮ AC220V |
| 功 率 | 350W |
| 主要測試項目 | 測試產品包裝墜落時的受損情況及評估運輸搬運過程時耐沖擊的強度 |
三、操作原理
本測試儀可對包裝件的面、角、棱作自由跌落試驗，配備數顯高度顯示儀進行高度跟蹤，從而給出產品跌落高度的數據。
四、試驗標準
GB/T 4857.5-1992、GB/T 1019-2008（測試點5.9）、ASTM D5276-2019、 ISTA 6（跌落試驗）等
五、產品特點
（一）硬件特點
1.采用雙翼三柱結構，具有電控跌落及電動升降裝置的功能；
2.相比于傳統的鏈條上下傳動，本試驗儀采用絲桿傳動，從而使儀器變的更平穩，測試結果更加準確，實際跌落高度與預設跌落高度誤差不超過1%。
（二）軟件特點
1.數字屏+預設按鈕控制，可設置測試高度和跌落次數等數據；
2.行程限位保護、過載保護設計，保證操作安全。
